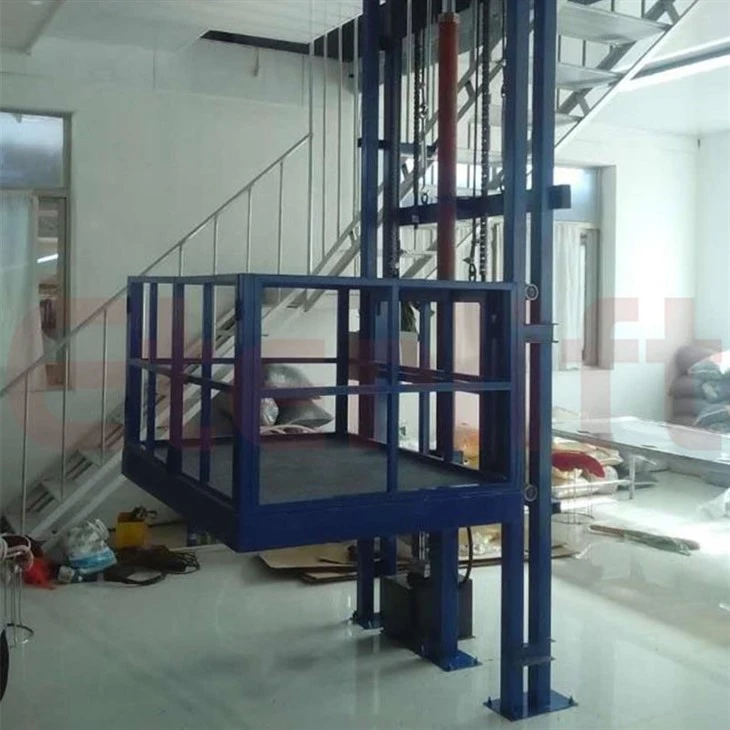

Výtah má dvě vodicí kolejnice, ale pouze jeden hydraulický válec provádí zvedání.
V tomto nastavení je největší výzvou udržovat úroveň platformy během cestování, protože válec je přímo tlačen pouze jedna strana. Druhá strana musí být synchronizována mechanicky, aby se nezpochybnila ani naklonila.
Zde je způsob, jak se instalace liší od normálního dvojitého - Rail Double - Výtah:
Klíčové principy pro Double - Rail Single - Instalace válce
Jeden válec je namontován na jedné straně (obvykle vystředěn podél jedné kolejnice nebo blízko ní).
Zvedací síla je rovnoměrně přenášena na obě strany platformy pomocí systému vyvážení lana řetězu nebo ocelového drátu.
Vodicí kolejnice stále zajišťují vertikální zarovnání a zabraňují houpání.
Cross - Systém hřídele a řetězce je srdcem designu - Zajišťuje, že obě strany stoupají/spodní dohromady.
--- Kroky instalace
1. Příprava šachty a jámy
Připravte stěny jámy a hřídele podle výkresu výrobce.
Zajistěte silné kotevní body pro ložiska pro kolejnice a vyvážení hřídele.
2. Nainstalujte dvojité vodicí kolejnice
Umístěte a opravte obě vodicí kolejnice svisle na opačných stranách hřídele.
Udržujte perfektní paralelní zarovnání - Tolerance je velmi těsná (menší nebo rovná 2 mm v plné výšce).
Kotevní kolejnice ke zdi/rámu v pravidelných intervalech.
3. Nainstalujte hydraulický válec
Namontujte jeden válec na jedné straně hřídele, buď:
Přímý tlak na jednu stranu platformy nebo
Nepřímý tlak přes řetězec/řemenice z pístu válce na kříž - hřídel.
Zajistěte, aby byla základna válce přišroubována na nadaci vyztužené jámy.
4. Nainstalujte kříž - Systém hřídele a vyvážení
V horní části hřídele namontujte horizontální kříž - hřídele spojující obě strany rámu výtahu.
Namontujte řetězové kola na obou koncích hřídele.
Z každého řetězového kola spusťte ocelový řetězec dolů k rámu plošiny.
Když válec tlačí jednu stranu, řetězový systém otáčí kříž - hřídele a zvedne druhou stranu stejnou rychlostí.
Tím je zajištěno, že obě strany zůstanou na úrovni, aniž by to bylo nutné druhé válce.
5. Nainstalujte rám platformy
Položení platformy mezi kolejnicemi pomocí zvedacího zařízení.
Připojte k platformě vodicí boty/válečky a zapojte je do kolejnic.
Připojte stranu zvedání k pístové tyči (přímé) nebo kotvě řetězu (nepřímo).
Připojte opačnou stranu k řetězci vyvážení.
6. Namontujte jednotku hydraulické energie
Umístěte čerpací stanici poblíž základny hřídele nebo do nedaleké místnosti.
Připojte hydraulickou hadici z čerpadla k válci.
Naplňte doporučeným hydraulickým olejem.
7. Elektrické a bezpečnostní zapojení
Nainstalujte limitní spínače na obou kolejnicích.
Připojte blokování dveří, nouzové zastávky, ochrana přetížení.
Nainstalujte volací stanice na každé přistání.
8. Testování a nastavení
Spusťte pomalu - Rychlost no - načítání testů nejprve pro kontrolu synchronizace.
Upravte napětí řetězu, dokud se obě strany nevycházejí rovnoměrně bez naklonění.
Proveďte testování zátěže pro potvrzení stability a bezpečnosti.
Hlavní rozdíl od normálního double - Systém:
Namísto dvou válců, které se zvednou každou stranou železniční strany nezávisle, systém mechanické rovnováhy spojuje obě strany tak, že pohyb jednoho válce poháněl celou platformu rovnoměrně.
