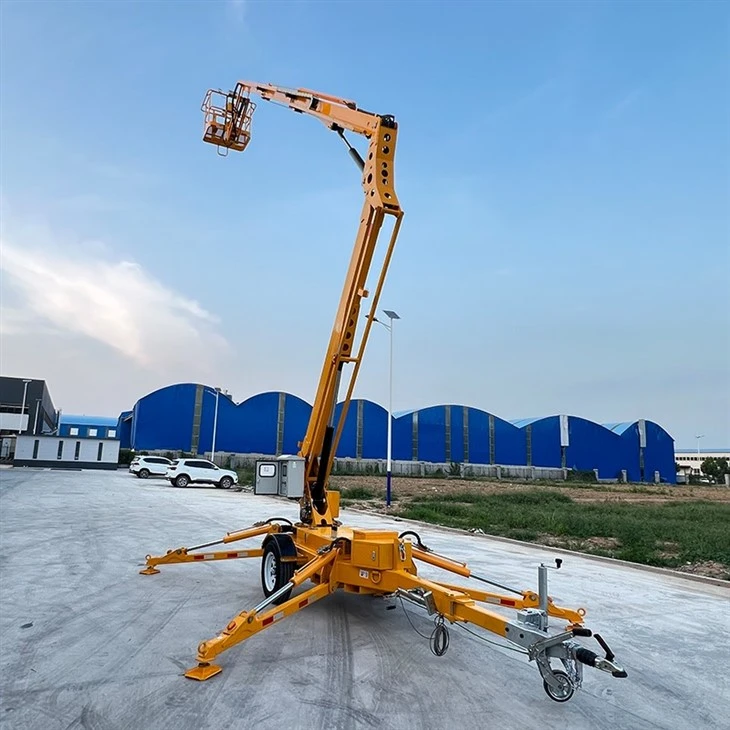

model	velikost platformy	celková velikost	výška	hmotnost	Maximální pracovní rádius	čistá hmotnost
TGZ-8	1200*800	5200*1585*1900	8m	200 kg	4.5M	1500 kg
TGZ-10	1200*800	5400*1665*1900	10m	200 kg	5M	1700 kg
TGZ-12	1200*800	6400*1665*1900	12m	200 kg	6M	2000 kg
TGZ-14	1200*800	6200*1730*2100	14m	200 kg	8.5M	2350 kg
TGZ-16	1200*800	7000*1730*2200	16m	200 kg	9M	2600 kg
TGZ-18	1200×800	7100×1850×2260	18m	200 kg	10	4300 kg
TGZ-20	1200×800	7700×1850×2260	20m	200 kg	12M	4450 kg

Strukturální a funkční rozdíly mezi rotací o 359 stupňů a 360 stupňů pro zdvih ramene přívěsu

Jako základní vybavení v oblasti strojírenské dopravy, leteckých prací a nouzové záchrany funkce rotace zvedáku ramen přívěsu přímo určuje jeho provozní flexibilitu, efektivitu a použitelné scénáře. I když je mezi rotací o 359° a 360° rozdíl pouze 1 stupeň, existují zásadní rozdíly v jejich konstrukčním návrhu a logice přenosu, které zase vedou k významným rozdílům ve funkčním umístění a aplikačních scénářích. Tento článek bude analyzovat strukturální rozdíly ze tří dimenzí: struktura jádra, převodový systém a návrh limitů a vysvětlí funkční rozdíly v kombinaci s provozní účinností a použitelnými scénáři, přičemž poskytne reference pro výběr zařízení a provozní aplikaci zdvihu ramen přívěsu.

I. Structural Differences (Core Distinctions)

Rotační funkce zvedáku návěsu je realizována otočným mechanismem, který se skládá převážně ze čtyř částí: otočného ložiska, hnacího zařízení (hydraulický motor + reduktor), omezovacího zařízení a vodivé/hydraulické převodové konstrukce. Rozdíl mezi rotací o 359° a 360° spočívá v podstatě v limitní konstrukci, režimu přenosu a uspořádání potrubí otočného mechanismu, které jsou podrobně popsány následovně:

(I) Základní komponenty: Rozdíly v otočném ložisku a hnacím zařízení

Otočné ložisko je klíčovou součástí spojující podvozek zvedáku ramene přívěsu a konstrukci výložníku, nese svislou sílu, vodorovnou sílu a otočný moment. Jeho konstrukce přímo určuje horní mez úhlu natočení; hnací zařízení poskytuje energii pro otáčení a rozdíl v konfiguraci mezi těmito dvěma je hlavním důvodem různých úhlů otáčení.

Zdvih ramene přívěsu o 1. 359 stupňů

Přijímá anespojité otočné ložisko-, většinou jednořadá-kuličková nebo křížová{1}}válečková otočná ložiska. Ozubený věnec je navržen jako zub bez -plného{4}}kruhu, nebo je v konkrétní poloze ozubeného věnce nastaven mechanický omezovací blok, aby se omezil úhel natočení tak, aby nedosáhl úplných 360 stupňů. Hnací zařízení obvykle využívá ozubený-a{8}}pastorkový převod (ozubení na otočném hydraulickém válci pohání ozubené kolo na spodním konci sloupu k otáčení) a teleskopický zdvih válce určuje úhel natočení ozubeného kola, který nemůže dosáhnout jednosměrného nepřetržitého otáčení a může se otáčet pouze tam a zpět v rozsahu 359 stupňů.

Kromě toho poloha spojení mezi otočným ložiskem a podvozkem zvedáku ramena přívěsu s otáčením o 359 stupňů není navržena s 360stupňovou kontinuální přenosovou konstrukcí potrubí. Potrubí a kabely hydraulického oleje jsou přímo připojeny k výložníku a podvozku. Když se rotace blíží 360 stupňům, existuje riziko zapletení potrubí. Proto je rotační zdvih předem blokován mechanickým omezením, přičemž je ponechána bezpečnostní mezera 1 stupeň, aby se zabránilo vytažení potrubí a poškození.

Zdvih ramene přívěsu o 2. 360 stupňů

Přijímá aplné-otočné ložisko, hlavně tří{0}}řadé válečkové otočné ložisko, s-celokruhovým ozubeným věncem a bez mechanického omezovacího bloku (nebo lze mez odblokovat), které umožňuje jednosměrné kontinuální otáčení o 360 stupňů. Hnací ústrojí je vybaveno reduktorem otáčení šnekového převodu a cykloidním motorem. Cykloidní motor pohání mechanismus šnekového převodu, aby fungoval, a poté zabírá s vnějším ozubeným věncem otočného ložiska prostřednictvím pomocných ozubených kol, aby poháněl konstrukci výložníku do otáčení, s vyšší účinností převodu a nepřetržitým otáčením.

Hlavní výhodou je konfiguracesběrací kroužek + hydraulický otočný kloub(integrovaná potrubní přenosová struktura), která realizuje 360° nezapletený přenos hydraulického oleje a elektrických signálů prostřednictvím otočného kloubu a sběrného kroužku, čímž zcela řeší problém zapletení potrubí. To je také klíčová strukturální záruka pro dosažení úplné rotace o 360 stupňů. Některé modely zvedacího ramena přívěsu jsou označeny „kladným a záporným otočením o 360 stupňů“, což je v podstatě rozšíření celé-otočné konstrukce a může dosáhnout obou-úplné rotace.

(II) Rozdíly v mezní a bezpečnostní struktuře

Zdvih ramene přívěsu o 1. 359 stupňů

Přijímá duální ochranu „mechanický pevný limit + elektrický limit“. Mechanický koncový blok je upevněn na věnce nebo podvozku otočného ložiska. Když se výložník zvedáku výložníku přívěsu otočí o 359 stupňů, koncový blok se srazí s držákem výložníku, aby se rotace zastavila; elektrický limit se spouští synchronně, aby se přerušila síla otáčení, což dvojnásobně zaručuje, že se zabrání poškození potrubí způsobenému rotací o -úhel. Jeho limitní struktura je jednoduchá, má nízké výrobní náklady a nevyžaduje složitou strukturu bagrování potrubí.

Zdvih ramene přívěsu o 2. 360 stupňů

Přijímá hlavně "elektrický limit + ochrana proti krouticímu momentu" bez mechanického pevného omezení (nebo lze mechanický limit ručně odemknout). Úhel natočení je monitorován v reálném čase úhlovým senzorem a rozsah otáčení lze libovolně upravit (0-360 stupňů) podle provozních potřeb; je také vybavena ochranou proti krouticímu momentu, která automaticky přeruší napájení, když se během otáčení setká s překážkami nebo nadměrným zatížením, aby se zabránilo poškození otočného mechanismu. Díky konfiguraci nezapletené potrubní konstrukce není třeba se vyhýbat rizikům potrubí prostřednictvím mechanického limitu, návrh limitu je flexibilnější a bezpečnost se více zaměřuje na ochranu zatížení.

(III) Rozdíly ve strukturální složitosti a výrobních nákladech

Zvedací rameno přívěsu otočné o 359 stupňů má relativně jednoduchou konstrukci, bez potřeby vybavit sběrací kroužky a hydraulické otočné klouby. Obtížnost zpracování kroužku otočného ložiska a hnacího zařízení je nízká, uspořádání potrubí je jednoduché, výrobní náklady a náklady na údržbu jsou nízké a hlavně splňuje rotační potřeby základních operací.

Zdvih ramena přívěsu otočný o 360 stupňů má složitější strukturu. Třířadé válečkové otočné ložisko má vyšší požadavky na přesnost zpracování, integrovaný sběrný kroužek a hydraulický otočný kloub mají vyšší výrobní náklady, uspořádání potrubí musí být navrženo ve spojení s rotační strukturou a obtížnost montáže je vysoká. Proto jsou celkové výrobní náklady o 15 % až 30 % vyšší než u 359stupňového modelu; zároveň je při následné údržbě potřeba pravidelně kontrolovat a vyměňovat sběrný kroužek a rotační kloub a náklady na údržbu jsou také poměrně vysoké.

II. Funkční rozdíly (reflexe aplikace na základě strukturálních rozdílů)

Rozdíly v konstrukčním provedení přímo určují funkční umístění dvou režimů otáčení. Hlavní rozdíly se soustředí na provozní flexibilitu, efektivitu, použitelné scénáře a bezpečnostní redundanci, které jsou podrobně popsány následovně:

(I) Flexibilita otáčení a provozní rozsah

Zdvih ramene přívěsu o 1. 359 stupňů

Rozsah otáčení je 0-359 stupňů s „mrtvým úhlem“ 1 stupeň a nelze realizovat jednosměrné nepřetržité otáčení. Když operace potřebuje překročit tento mrtvý úhel, je nutné obrátit rotaci pro nastavení úhlu s omezenou flexibilitou. Například při zvedání zboží v úzkém prostoru, pokud je nutné otočit z výchozí polohy do opačné polohy, je nutné nejprve otočit o 359 stupňů, poté o 1 stupeň vzad, což nemůže dokončit nepřetržité řízení najednou a zvýší se kroky operace.

Jeho provozní rozsah pokrývá především scénáře „ne-plného{1}}kruhu“, které jsou vhodné pro základní operace s nízkými požadavky na úhel natočení, jako je jednoduché zvedání zboží a záchrana přívěsu na krátkou -vzdálenost, které nevyžadují úplné-pokrytí provozní oblasti. Úhel natočení některých modelů zdvihu ramen přívěsu je označen jako přibližně 355 stupňů, což je v podstatě totéž, co model 359 stupňů, oba patří k ne-nekontinuální rotaci, pouze s nepatrnými rozdíly v limitním úhlu, což neovlivňuje základní funkci.

Zdvih ramene přívěsu o 2. 360 stupňů

Dokáže realizovat jednosměrnou kontinuální rotaci o 360 stupňů bez jakéhokoli provozního mrtvého úhlu a má extrémně silnou flexibilitu rotace. Během provozu lze úhel výložníku plynule upravovat podle potřeby bez zpětného chodu. Otočením ve směru i proti směru hodinových ručiček lze dokončit-otáčení v celém kruhu najednou, což výrazně zlepšuje provozní pohodlí. Například ve složitých scénářích záchrany lze úhel ráhna zvedáku návěsu rychle upravit tak, aby se k vadnému vozidlu přiblížilo z různých směrů a vyhnulo se okolním překážkám; při leteckých pracích lze pracovní plošinu plně zakrýt ve všech směrech a více{6}}bodové operace lze provádět bez pohybu vozidla.

(II) Rozdíly v provozní účinnosti

Zdvih ramene přívěsu o 1. 359 stupňů

Vzhledem k existenci mrtvého úhlu otáčení je nutné během provozu často upravovat směr otáčení, zejména ve scénářích vyžadujících-kruhový provoz, což prodlouží operační kroky a čas, což má za následek nízkou efektivitu provozu. Například při zvedání zboží na velkém staveništi, pokud je nutné přemístit zboží z jedné strany vozidla na druhou (přejezd o více než 180 stupňů), je nutné vícenásobně upravit úhel natočení, což má vliv na průběh operace; současně je rychlost otáčení ozubeného-a{4}}pastorkového převodu relativně pomalá, což dále omezuje provozní účinnost zdvihu ramen přívěsu.

Zdvih ramene přívěsu o 2. 360 stupňů

Konstrukce s plynulým otáčením snižuje počet pracovních kroků, eliminuje potřebu zpětného nastavení úhlu a může rychle dokončit přepínání úhlu. Provozní účinnost je o 20 %{5}}40 % vyšší než u 359stupňového modelu. Kromě toho je rychlost otáčení šnekové převodovky stabilnější a ovladatelnější a úhel otáčení lze přesně nastavit, což je vhodné pro scénáře s vysokými požadavky na efektivitu a přesnost provozu, jako je vysokorychlostní záchrana, zvedání velkého- zařízení a letecká údržba. Například při záchraně vysokorychlostní nehody lze výložník zvedáku výložníku přívěsu rychle otáčet, aby se přesně zvedlo a narovnalo převrácené vozidlo, čímž se zkrátí doba přetížení vozovky.

(III) Rozdíly v použitelných scénářích

Otočení 1. 359 stupňů zdvih ramene přívěsu: základní operace, náklady-Efektivní priorita

Je vhodný především pro scénáře s nízkými požadavky na flexibilitu rotace a jednoduché provozní scénáře. Jeho hlavní výhodou je vysoká cena a výkon, vhodný pro malé a střední{1}}podniky a jednotlivé operátory, včetně:

Zvedání zboží na malých staveništích (jako je písek, štěrk, stavební materiály atd.) s otevřenou provozní plochou a bez nutnosti rotace v celém-kruhu;

Záchrana přívěsu na krátkou{0}}vzdálenost (např. tažení malých poruchových vozidel na městských komunikacích) bez složitého nastavování úhlu;

Operace v nízkých{0}}nadmořských výškách (jako je údržba pouličních lamp, instalace malých billboardů) s koncentrovaným rozsahem provozu a bez nutnosti rotace po celém-kruhu;

Přeprava zboží ve skladech a továrnách s omezeným provozním prostorem, ale bez nutnosti překračovat-úhly kruhu.

Otočení 2. 360 stupňů Zdvih ramene přívěsu: Komplexní scénáře, vysoká účinnost a přesnost

Je vhodný především pro komplexní provozní scénáře s vysokými požadavky na flexibilitu a efektivitu. I když je cena vysoká, může splnit potřeby-obtížných operací, včetně:

Komplexní záchrana silnic na dálnicích a národních dálnicích (jako je záchrana při převrácení a řetězové kolizi velkých nákladních vozidel a technických vozidel), která vyžaduje přiblížení se k vadnému vozidlu z více úhlů, aby se zabránilo překážkám;

Zvedání velkého-technického vybavení (jako jsou rypadla, příslušenství věžových jeřábů atd.), které vyžaduje přesné nastavení polohy zboží, aby bylo dosaženo-přemístění po celém kruhu;

Složité letecké operace (jako je údržba vnějších stěn výškových budov, údržba mostů), které vyžadují úplné pokrytí pracovní plošiny-bez nutnosti přemisťování vozidla;

Operace v úzkém prostoru (jako jsou uličky, interiéry továren), kde nelze s vozidlem pohybovat a pro dokončení operace je třeba upravit úhel výložníku nepřetržitým otáčením.

(IV) Rozdíly v bezpečnosti

Otočení 1. 359 stupňů Zvednutí výložníku přívěsu: Zaměřte se na ochranu potrubí

Základem bezpečnostní ochrany je zabránit zamotání a poškození potrubí. Konstrukce mechanického pevného limitu může násilně zabránit přetočení-pod úhlem, snížit riziko vytažení a zlomení potrubí hydraulického oleje a kabelů a bezpečnost se více zaměřuje na ochranu konstrukce; avšak v důsledku nespojitého otáčení při častém otáčení vzad mohou provozní chyby způsobit opotřebení koncového bloku a přesnost limitu se sníží po dlouhodobém- používání zdvihu ramen přívěsu.

Zdvih ramena přívěsu o 2. 360 stupňů: Zaměření na zatížení a provozní bezpečnost

Není třeba se obávat zamotání potrubí. Bezpečnostní ochrana se více zaměřuje na kontrolu zátěže a provozní přesnost. Zařízení na ochranu točivého momentu může zabránit poškození otočného mechanismu přetížením a snímač úhlu může přesně řídit rozsah otáčení, aby se zabránilo kolizi způsobeným provozními chybami; zároveň je stabilita celé-otočné konstrukce silnější a -schopnost tří{4}}válcového otočného ložiska proti převrácení je vynikající, takže bezpečnost zdvihu ramen přívěsu je lepší než u 359stupňového modelu při operacích s těžkým-nákladem. Sběrný kroužek a otočný kloub je však třeba pravidelně udržovat. Pokud je údržba nesprávná, mohou nastat potenciální bezpečnostní rizika, jako je únik potrubí a přerušení signálu.

III. Shrnutí (základní srovnání)

Zdvih ramena přívěsu s rotací o 359 stupňů a rotací o 360 stupňů není jednoduchý rozdíl v úhlu, ale rozdíl v umístění mezi „základním a praktickým“ a „vysokou-efektivitou a-kolem“. 359stupňový model považuje za hlavní výhody jednoduchou strukturu a nízkou cenu, splňuje potřeby základních operací a je vhodný pro scénáře s nízkými požadavky na flexibilitu rotace; 360stupňový model dosahuje-nepřetržité rotace celého kruhu za cenu složité struktury a vysokých nákladů, zlepšuje efektivitu a flexibilitu provozu a je vhodný pro složité a velmi{8}}obtížné provozní scénáře.

Při výběru zdvihacího ramena přívěsu je nutné komplexně zvážit provozní scénář, požadavky na efektivitu a rozpočet: pokud je hlavní důraz kladen na základní operace a je sledován nákladový výkon, dává se přednost modelu rotace o 359 stupňů; pokud je nutné řešit složitou záchranu, zvedání těžkých{1}}břemen a složité letecké operace a rozpočet je dostatečný, je lepší volbou 360stupňový rotační model. Hlavní rozdíly mezi těmito dvěma lze shrnout takto: strukturálně, „zda existuje návrh bez{4}}provázanosti potrubí“, funkčně „zda existuje provozní mrtvý úhel a úroveň účinnosti“ a v aplikaci rozdíl mezi „základními scénáři a komplexními scénáři“.
